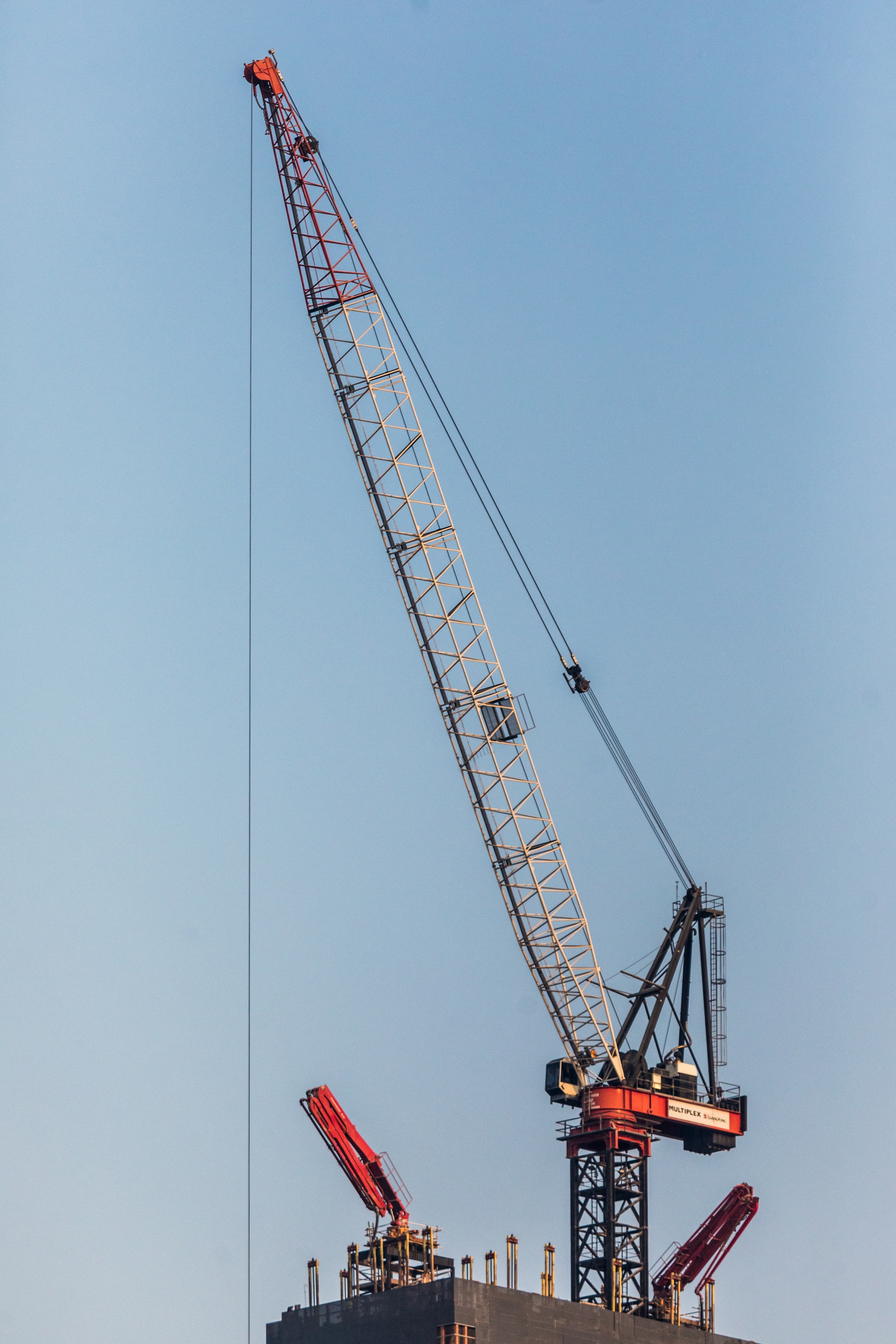

Основными характеристиками любых стреловых кранов являются грузоподъемность и вылет стрелы. Между этими параметрами существует обратная зависимость: при увеличении вылета стрелы грузоподъемность уменьшается. Такое соотношение называют грузовой характеристикой крана.
Определение грузоподъемности
Существует несколько способов определить грузоподъемность стрелового крана:
- По техническому паспорту. В паспортных данных указывается максимально допустимая масса груза, которую кран может поднимать. Это значение оператор обязан учитывать при выборе вылета стрелы — превышение нормы может привести к опрокидыванию машины.
- По модели крана. В маркировке многих моделей отражены их основные технические параметры. Например, обозначение ДЭК-50 указывает, что кран рассчитан на подъем грузов массой до 50 тонн. Однако указанное значение справедливо только при минимальном вылете стрелы — 6 м. При максимальном вылете 14 м допустимая грузоподъемность снижается до 14,8 т.
Длина вылета влияет и на максимальную высоту подъема груза: при вылете 6 м кран поднимает его на 13 м, при 14 м — на 8 м.
Расчет вылета стрелы
Вылет стрелы крана — это расстояние от оси его вращения до вертикальной линии, проходящей через центр тяжести поднимаемого груза. Знание этого параметра позволяет определить рабочую зону.
Формула для расчета вылета стрелы:
Lстр = A + C,
где:
- А — горизонтальное расстояние от оси вращения крана до наружной стены сооружения;
- C — расстояние от этой стены до центра тяжести монтируемого элемента или груза.
Значение A вычисляется по формуле:
A = k / 2 + b + d,
где:
- k — расстояние между рельсами, по которым перемещается кран;
- b — размер части поворотной платформы, выходящей за ось рельса;
- d — минимально допустимое расстояние от крана до ближайшей конструкции (не менее 1 м, согласно СНиП 12-04-2002, часть 2 «Безопасность труда в строительстве»).
Для предварительных расчетов можно принять усредненное значение A = 5,5 м. Более точные данные определяются по справочной литературе и диаграммам.
Современные модели стреловых кранов оснащаются автоматическими ограничителями, которые контролируют вылет стрелы и допустимую грузоподъемность, предотвращая ошибки оператора и обеспечивая безопасность работы.
